颗粒活性炭（GAC）有机溶剂吸附回收成套装置　

技术原理：

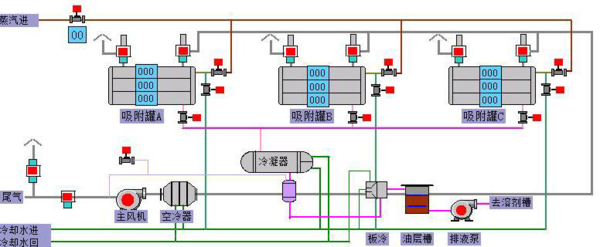

　　当有机废气通过活性炭颗粒时，其中的有机物被颗粒碳的微孔吸附、截留，空气则得以净化后排放。在吸附饱和后，采用高温蒸汽脱附法，将吸附在活性炭颗粒孔径内的有机分子脱附出来并回收。

装置特点与优势：

1）运行费用低、能耗低

2）吸附率高、脱附回收效率高，应用范围广

3）安全可靠，防爆等级达到相关标准

4）全自动控制，无人值守运行

装置控制系统：

　　装置控制系统采用西门子 PLC 程序控制，对设备进行全自动监测与控制，并设置急停按钮。控制面板安装触摸屏，系统中画面可随时监控系统的运行状态。整套装置采用全自动程序控制，操作人员只须送电并启动按钮，系统即可自动运行，实现简易操作。

　　装置各机构全部采用气动，保证系统设备现场的安全和防爆要求。重要的气动元件均有位置信号反馈装置。

适用范围：

　　适用于沸点在20～180℃之间的、中低浓度 、大风量废气中的挥发性有机物（VOCs）的回收，包括C5～C11烷烃、卤代烃、芳烃 、聚合单体及低碳醇、酮、醚、酯、含硫有机物等有毒、有害及恶臭气体，工程应用最多广的为苯、甲苯、二氯甲烷、二硫化碳等的吸附回收。

可回收的溶剂：

　　可满足对下列溶剂的回收再利用：

芳烃类：苯、甲苯、二甲苯、重芳烃、乙苯、异丙苯、氯苯 、二氯苯、苯乙烯...

烷烃类：正己烷、庚烷、石脑油、环己烷、120#溶剂油...卤代烃类：二氯甲烷、四氯化碳、氯仿、二氯乙烷、氯乙烯单体、三氯乙烯、全氯乙烯、三氯乙烷、亚甲基氯化物... 酯类：乙酸乙酯（醋酸乙酯）、乙酸丁酯（醋酸丁酯）、乙酸甲酯、各类丁酸酯、各类甲酸酯、类丙酸酯、醋酸乙烯酯 ...

酮类：丙酮、丁酮（甲乙酮）、甲基异丁酮...

醇类：异丙醇、甲醇、乙醇、丁醇、苯甲醇...

公用工程条件：

循环冷却水　　　　　 0.2MPa；30℃；水量根据设计要求；

电　　                        380 V ；50Hz；装机容量根据设计要求；

压缩空气（控制阀用） 0.6Mpa；

蒸汽　　 　 　 　 　 　0.6MPa,蒸汽量根据设计要求。
